Cos’è uno snodo assiale per auto

Indice

  1. Snodo assiale: a cosa serve
  2. Manutenzione snodo assiale nella scatola guida
  3. Sostituire il giunto assiale
  4. Conclusione

L’impianto sterzante di una macchina è un sistema complesso che trasforma la rotazione del volante in torsione delle ruote. Tra i componenti dello sterzo c’è anche il cosiddetto snodo assiale, chiamato anche giunto. Vediamo che cos’è, che funzione ha e come lo si mantiene in condizioni operative ottimali.

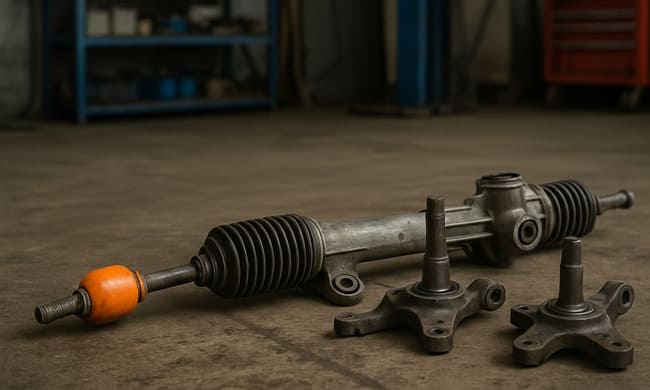

Snodo assiale: a cosa serve

Snodo assiale: a cosa serve

-16%
FEBI BILSTEIN 43780 Tirante trasversale Assale anteriore Sx, Assale anteriore Dx, con dadi, con morsetti, con guarnizione anulare di guida
Recensioni - 7
Informazione sul ricambio
  • Lato montaggio: Assale anteriore Sx, Assale anteriore Dx
  • Peso [kg]: 1,171
  • Articolo complementare / Info integrativa: con dadi
  • Osservare info manutenzione
  • Articolo complementare / Info integrativa 2: con morsetti, con guarnizione anulare di guida
  • Misura filettatura esterna: M18 x 1,5
  • FEBI BILSTEIN: Tirante trasversale
  • Numero articolo: 43780
  • Il nostro prezzo: 42,08 €
  • Stato: Nuovo
Dettagli
FEBI BILSTEIN Tirante trasversale Assale anteriore Sx, Assale anteriore Dx, con dadi, con morsetti, con guarnizione anulare di guida
Numero articolo: 43780
rispetto al PVC 50,68 €

42,08 €
Prezzo incl. IVA 22%, escl. spese di spedizione
-34%
FEBI BILSTEIN 42708 Tirante trasversale Assale anteriore, centro, con dado esagonale
Recensioni - 1
Informazione sul ricambio
  • Lato montaggio: Assale anteriore, centro
  • Lunghezza [mm]: 815
  • Diametro del tubo [mm]: 32
  • Calibro conico [mm]: 15,8
  • Peso [kg]: 3,63
  • Osservare info manutenzione
  • Apertura chiave: 17
  • Materiale: Acciaio fuso
  • Articolo complementare / Info integrativa 2: con dado esagonale
  • Misura filettatura esterna: M12 x 1,25
  • FEBI BILSTEIN: Tirante trasversale
  • Numero articolo: 42708
  • Il nostro prezzo: 109,81 €
  • Stato: Nuovo
Dettagli
FEBI BILSTEIN Tirante trasversale Assale anteriore, centro, con dado esagonale
Numero articolo: 42708
rispetto al PVC 166,43 €

109,81 €
Prezzo incl. IVA 22%, escl. spese di spedizione
MAPCO 57777 Kit riparazione, Barra di accoppiamento Assale anteriore Sx, Assale anteriore Dx
Informazione sul ricambio
  • Autotelaio: per veicoli senza autotelaio sportivo
  • Unità quantitativa: Serie / Kit
  • per costruttore scatola guida: ZF
  • N° pezzi occorrenti: 1
  • Lato montaggio: Assale anteriore Sx, Assale anteriore Dx
  • MAPCO: Kit riparazione, Barra di accoppiamento
  • Numero articolo: 57777
  • Il nostro prezzo: 53,80 €
  • Stato: Nuovo
Dettagli
MAPCO Kit riparazione, Barra di accoppiamento Assale anteriore Sx, Assale anteriore Dx
Numero articolo: 57777
53,80 €
Prezzo incl. IVA 22%, escl. spese di spedizione
-29%
FEBI BILSTEIN 44342 Tirante trasversale Assale anteriore Dx, con dadi, con morsetti, con guarnizione anulare di guida
Recensioni - 12
Informazione sul ricambio
  • Lato montaggio: Assale anteriore Dx
  • N° articolo appaiato: 44341
  • Peso [kg]: 1,01
  • Articolo complementare / Info integrativa: con dadi
  • Osservare info manutenzione
  • Articolo complementare / Info integrativa 2: con morsetti, con guarnizione anulare di guida
  • Misura filettatura esterna: M12 x 1,5
  • FEBI BILSTEIN: Tirante trasversale
  • Numero articolo: 44342
  • Il nostro prezzo: 33,80 €
  • Stato: Nuovo
Dettagli
FEBI BILSTEIN Tirante trasversale Assale anteriore Dx, con dadi, con morsetti, con guarnizione anulare di guida
Numero articolo: 44342
rispetto al PVC 47,85 €

33,80 €
Prezzo incl. IVA 22%, escl. spese di spedizione
MAPCO 53029 Kit riparazione, Barra di accoppiamento Assale anteriore Sx, Assale anteriore Dx
Recensioni - 1
Informazione sul ricambio
  • Unità quantitativa: Serie / Kit
  • N° pezzi occorrenti: 1
  • Lato montaggio: Assale anteriore Sx, Assale anteriore Dx
  • MAPCO: Kit riparazione, Barra di accoppiamento
  • Numero articolo: 53029
  • Il nostro prezzo: 32,03 €
  • Stato: Nuovo
Dettagli
MAPCO Kit riparazione, Barra di accoppiamento Assale anteriore Sx, Assale anteriore Dx
Numero articolo: 53029
32,03 €
Prezzo incl. IVA 22%, escl. spese di spedizione

In un sistema sterzante con pignone e cremagliera, i movimenti interni alla scatola dello sterzo vengono passati ai tiranti delle ruote da un giunto assiale per ogni lato. Questo è un elemento di collegamento molto robusto, in grado di sopportare forze che arrivano ai 25 kN (pari a circa 2.500 kg).

Oltre a trasmettere forze tiranti, lo snodo assiale dello sterzo compensa le variazioni dell’angolo dovute al meccanismo di cremagliera, agendo fino a un’angolatura di 60°. Il corretto funzionamento del giunto consente sterzate fluide e morbide, senza strappi.

Nella progettazione di uno snodo assiale, cos’è che può cambiare nel design? L’attacco al tirante può avere una filettatura interna o un perno filettato, elementi in gomma per attutire le vibrazioni, oppure un rivestimento completo anche per proteggere dall’umidità e quindi dalla ruggine.

Il modello e la tipologia di giunto presente nella macchina dipendono anche dalla presenza o meno del servosterzo auto di tipo elettrico o idraulico. In ogni caso, le forze con cui il giunto è sollecitato sono sempre notevoli e se c’è una rottura, salta l’intero meccanismo sterzante.

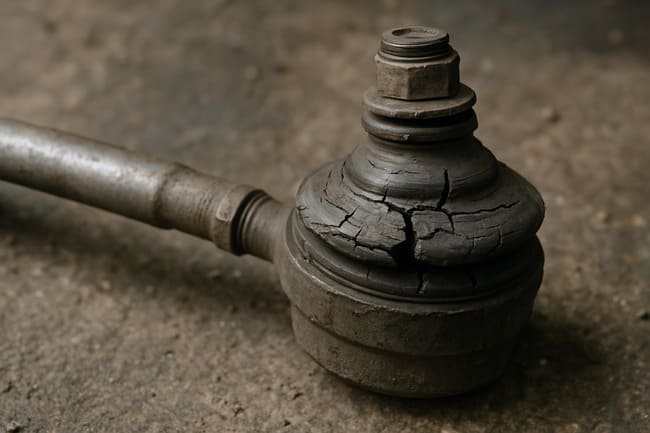

Manutenzione snodo assiale nella scatola guida

La principale causa di danno di uno snodo assiale nella scatola guida per auto è l’ingresso di elementi contaminanti, sporcizia o fluidi tecnici, che creano sedimentazioni o corrosione. Ciò è dovuto al cedimento della protezione del giunto, specialmente se non è di buona qualità, oppure se ci sono stati urti.

Le impurità creano attrito e possono rovinare i punti di contatto o le filettature. L’eventuale ingresso di acqua ha il doppio effetto negativo di togliere il lubrificante e di innescare la formazione di ruggine nel giunto assiale della scatola sterzo.

Se si crea eccessiva usura nel giunto assiale o asta trasversale, i sintomi sono soprattutto due: maggiore gioco nei movimenti del volante, senza una diretta risposta nel movimento delle ruote, oppure rientro rallentato del volante dopo la manovra.

MAPCO 53944 Kit riparazione, Barra di accoppiamento Assale anteriore Sx, Assale anteriore Dx, con giunto assiale
Recensioni - 1
Informazione sul ricambio
  • Articolo complementare / Info integrativa 2: con giunto assiale
  • N° pezzi occorrenti: 1
  • Lato montaggio: Assale anteriore Sx, Assale anteriore Dx
  • MAPCO: Kit riparazione, Barra di accoppiamento
  • Numero articolo: 53944
  • Il nostro prezzo: 46,10 €
  • Stato: Nuovo
Dettagli
MAPCO Kit riparazione, Barra di accoppiamento Assale anteriore Sx, Assale anteriore Dx, con giunto assiale
Numero articolo: 53944
46,10 €
Prezzo incl. IVA 22%, escl. spese di spedizione
-58%
TRW JRA573 Tirante trasversale con accessori
Recensioni - 1
Informazione sul ricambio
  • Lunghezza [mm]: 242
  • Dimensioni filettatura 1: M12x1,5
  • Dimensioni filettatura 2: M14x1,5
  • N° articolo appaiato: JRA574
  • Articolo complementare / Info integrativa: con accessori
  • per N° OE: 77362507, 77362506
  • Osservare dati tecnici
  • TRW: Tirante trasversale
  • Numero articolo: JRA573
  • Il nostro prezzo: 31,17 €
  • Stato: Nuovo
Dettagli
TRW Tirante trasversale con accessori
Numero articolo: JRA573
rispetto al PVC 74,42 €

31,17 €
Prezzo incl. IVA 22%, escl. spese di spedizione
-71%
MAPCO 53341 Kit riparazione, Barra di accoppiamento Assale anteriore Sx, Assale anteriore Dx
Informazione sul ricambio
  • Equipaggiamento veicolo: per veicoli senza servosterzo
  • Unità quantitativa: Serie / Kit
  • N° pezzi occorrenti: 1
  • Lato montaggio: Assale anteriore Sx, Assale anteriore Dx
  • MAPCO: Kit riparazione, Barra di accoppiamento
  • Numero articolo: 53341
  • Il nostro prezzo: 57,57 €
  • Stato: Nuovo
Dettagli
MAPCO Kit riparazione, Barra di accoppiamento Assale anteriore Sx, Assale anteriore Dx
Numero articolo: 53341
rispetto al PVC 201,30 €

57,57 €
Prezzo incl. IVA 22%, escl. spese di spedizione
MAPCO 53607 Kit riparazione, Barra di accoppiamento Assale anteriore bilaterale
Recensioni - 2
Informazione sul ricambio
  • per costruttore scatola guida: TRW
  • N° pezzi occorrenti: 1
  • Lato montaggio: Assale anteriore bilaterale
  • MAPCO: Kit riparazione, Barra di accoppiamento
  • Numero articolo: 53607
  • Il nostro prezzo: 35,21 €
  • Stato: Nuovo
Dettagli
MAPCO Kit riparazione, Barra di accoppiamento Assale anteriore bilaterale
Numero articolo: 53607
35,21 €
Prezzo incl. IVA 22%, escl. spese di spedizione
MAPCO 57823 Kit riparazione, Barra di accoppiamento Assale anteriore Sx, Assale anteriore Dx
Informazione sul ricambio
  • Unità quantitativa: Serie / Kit
  • N° pezzi occorrenti: 1
  • Lato montaggio: Assale anteriore Sx, Assale anteriore Dx
  • MAPCO: Kit riparazione, Barra di accoppiamento
  • Numero articolo: 57823
  • Il nostro prezzo: 68,52 €
  • Stato: Nuovo
Dettagli
MAPCO Kit riparazione, Barra di accoppiamento Assale anteriore Sx, Assale anteriore Dx
Numero articolo: 57823
68,52 €
Prezzo incl. IVA 22%, escl. spese di spedizione

Sostituire il giunto assiale

Sostituire il giunto assiale

Nel caso di uno snodo assiale rotto, si perde il collegamento tra il volante e una ruota, che quindi cessa di sterzare. Si tratterebbe di un guasto molto grave, che fa perdere il controllo del veicolo. Per questo è importante monitorare le condizioni dei giunti e dell’impianto sterzante regolarmente.

La sostituzione degli snodi è un intervento delicato, che comporta la regolazione delle filettature per la centratura dello sterzo. Il costo non è importante: un  giunto assiale per Alfa 147, per esempio, ha un costo di poche decine di euro (meglio sostituire la coppia).

I consigli per conservare lo snodo più a lungo sono gli stessi che prolungano la durata di servizio dell’impianto sterzante nella sua interezza. Evitare di tenere lo sterzo completamente girato su un lato per troppo tempo, manovrare il volante con cura ed evitare urti alle ruote, buche o dossi, o con il marciapiede quando si parcheggia.

Conclusione

Il giunto assiale è un componente fondamentale dell’impianto sterzante. Collega la scatola dello sterzo con i tiranti e può avere vari design. Va protetto dalle impurità, dall’umidità e dai danni meccanici. La sostituzione non comporta costi elevati, ma va affidata a un meccanico professionista.
